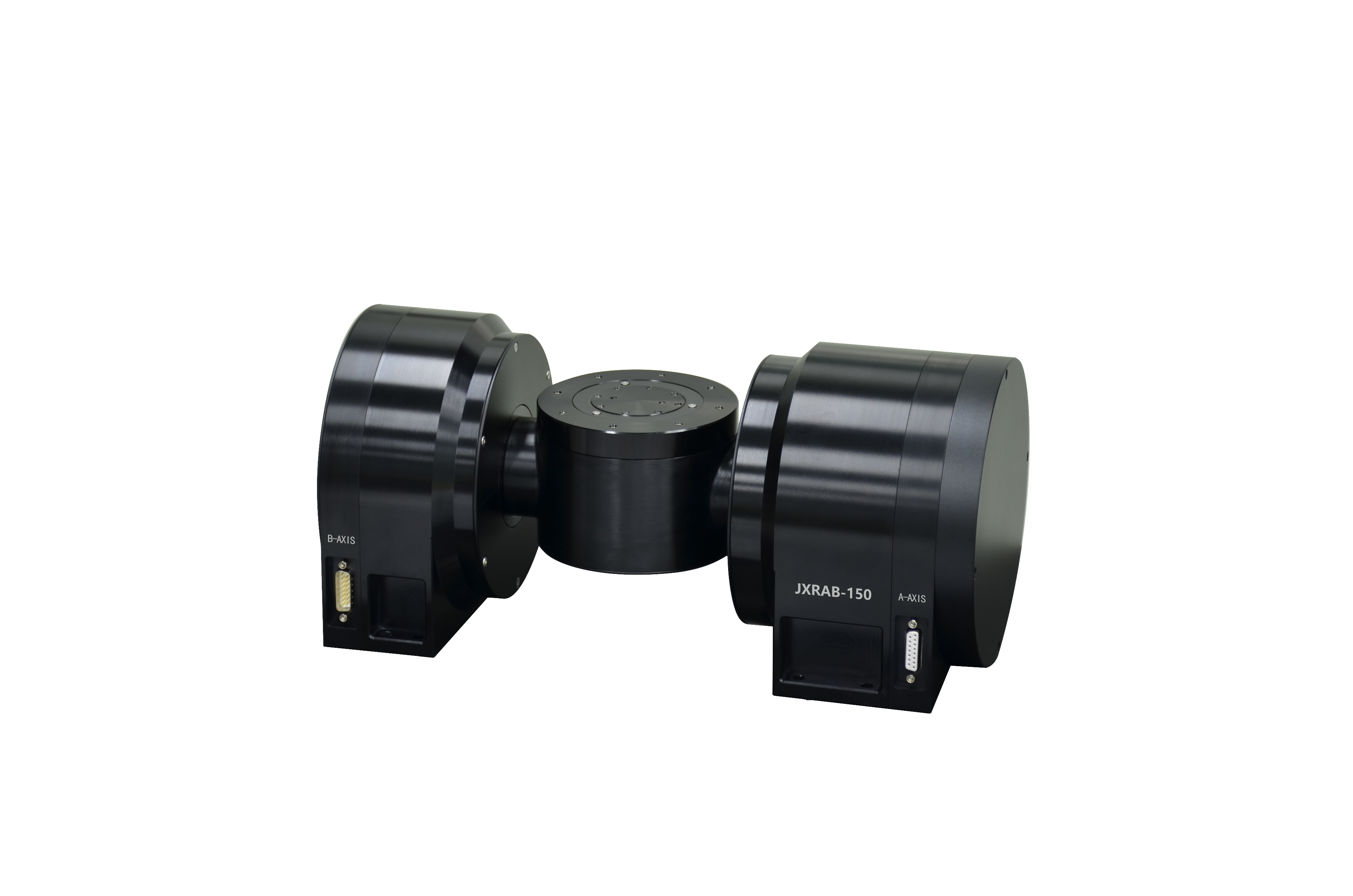

JXRAB系列AB轴机械转台在结构紧凑的外形封装中提供高定位精度和轴向径向跳动误差。产品设计满足超精密曲面加工、曲面测量或空间角度调整等行业。

结构特点

AB轴机械转台采用直驱力矩电机驱动，精密轴承导向和圆光栅闭环反馈，具有高动态性能，高扭力输出及高精度定位的能力。电机采用先进的磁路设计，以最小的热量产生高扭矩输出，零齿槽效应和扭矩波纹折射，A轴有断电抱闸功能，B轴可选配抱闸。

精度性能

AB轴摇篮式结构设计，安装负载后，B轴负载的质心位置接近A轴旋转中心位置，更好的保证空间精度性能，重复定位精度±1arc sec，同步轴向和径向跳动误差1μm，B轴最高转速可达620rpm，最大负载80kg。可选高精度增量式光栅或绝对式光栅。

定制化设计

转台可定制加装工装夹具、三角卡盘等。可定制重复定位精度优于1arc sec，轴向和径向跳动优于1μm。

规格参数

型号 Model		单位 Units	JXRAB-100		JXRAB-150		JXRAB-200		JXRAB-250		JXRAB-300		JXRAB-350		JXRAB-400		JXRAB-500
轴号 Axis		—	A	B	A	B	A	B	A	B	A	B	A	B	A	B	A	B
行程 Travel		°	±45	360	±110	360	±110	360	±110	360	±110	360	±110	360	±110	360	±110	360
台面直径 Tabletop Diameter		mm	—	100	—	120	—	180	—	240	—	280	—	320	—	360	—	450
补偿后定位精度 Accuracy	高精版 Plus	arc sec	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2
补偿后定位精度 Accuracy	普通版 Standard	arc sec	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5
双向重复定位精度 Bi-Dir Repeatability	高精版 Plus	arc sec	±0.5	±0.5	±1	±1	±1	±1	±1	±1	±1	±1	±1	±1	±1	±1	±1	±1
双向重复定位精度 Bi-Dir Repeatability	普通版 Standard	arc sec	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2	±2
轴向跳动误差⁽¹⁾ Axial Error Motion	高精版 Plus	μm	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
轴向跳动误差⁽¹⁾ Axial Error Motion	普通版 Standard	μm	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5
径向跳动误差⁽¹⁾ Radial Error Motion	高精版 Plus	μm	1	1	2	2	2	2	2	2	2	2	2	2	2	2	2	2
径向跳动误差⁽¹⁾ Radial Error Motion	普通版 Standard	μm	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5
最大速度 (空载) Max Speed (No Load)⁽²⁾		rpm	120	620	15	30	15	30	15	30	15	30	15	30	15	30	15	30
最大负载 Max Load		kg	10		20		30		40		40		40		40		40

注：

以上为单轴精度指标，在洁净间内测试，温度20℃±0.5℃，湿度40%~60%RH，振动等级VC-D，测试点在负载板上25mm处，测试速度2~10deg/s，Renishaw激光干涉仪测量及自带分析方法，多轴系统的精度测试与负载尺寸及测试点高度有关，环境的变化会导致精度变化，如要求非标准测试，请咨询我们。

1. 轴向和径向跳动为同步跳动误差，测微仪和标准球测量，计算为最大值-最小值-标准球误差-同心度。

2. 空载条件下指标，最大转速取决于负载大小。

实测数据

JXRAB-100 测试报告.pdf

JXRAB-150 测试报告.pdf

选型信息

型号	JXRAB	-100	-P	-1	-DB	-3	-N	-N
描述	AB轴机械转台	A轴行程±45°，B轴行程360°	高精版	增量式光栅1Vpp反馈	DB接头，无线缆管理	线缆长度3米	无抱闸	常压环境

名称	型号	描述
机械转台	JXRAB	AB轴机械转台
行程	-100	A轴行程±45°，B轴行程360°
	-150	A轴行程±110°，B轴行程360°
	-200	A轴行程±110°，B轴行程360°
	-250	A轴行程±110°，B轴行程360°
	-300	A轴行程±110°，B轴行程360°
	-350	A轴行程±110°，B轴行程360°
	-400	A轴行程±110°，B轴行程360°
	-500	A轴行程±110°，B轴行程360°
精度等级	-N	Standard普通版
精度等级	-P	Plus高精版
反馈方式	-1	增量式光栅1Vpp反馈
	-T	增量式光栅TTL反馈
	-ABS	绝对式光栅反馈
线缆管理	-DB	DB接头，无线缆管理
	-C4	坦克拖链
	-C5	真空线缆
线缆长度	-3	长度3米（标配）
	-5	长度5米
	-DZ	定制
抱闸功能	-N	无抱闸
	-ABZ	A轴抱闸，B轴不抱闸
	-ABBZ	AB轴抱闸
气压环境	-N	常压环境（标配）
气压环境	-VC	真空环境
