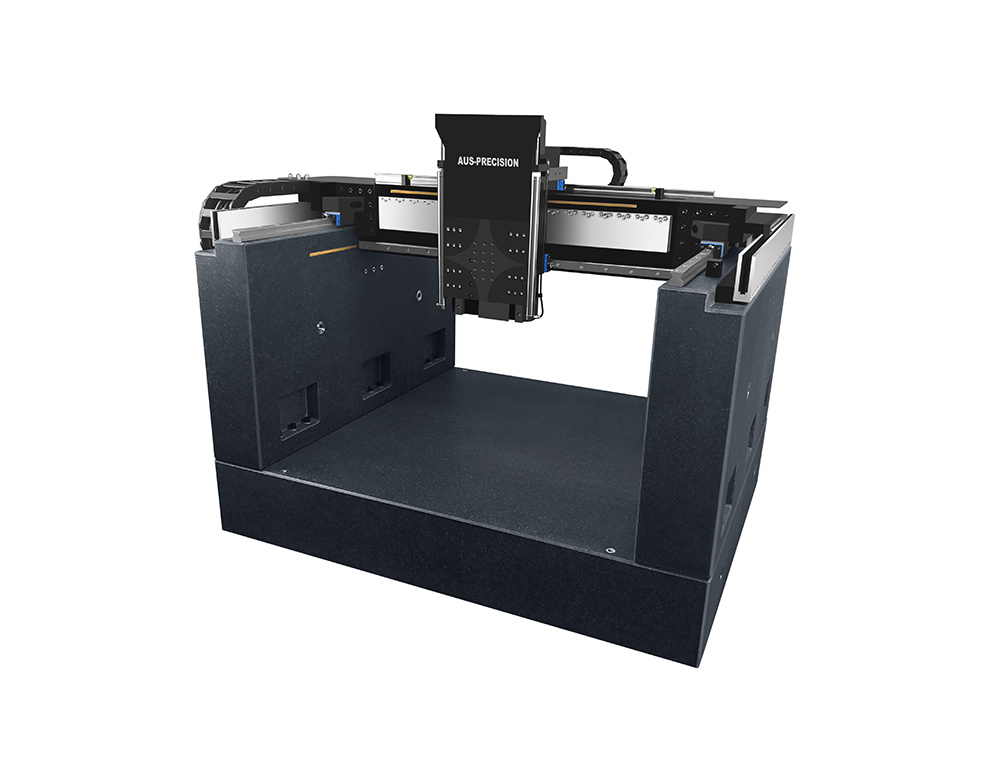

RBHXG系列龙门系统
龙门双直驱结构
高重复定位精度
扫描轴可安装Z轴/转台
加速度3g,速度1m/s
光删尺闭环反馈
结构、行程可定制
RBHXG系列龙门系统
RBHXG系列龙门系统
RBHXG系列龙门系统
产品描述
规格参数
实测数据
选型信息
下载
报价/订购
应用领域
RBHXG系列是一款高精度笛卡尔龙门系统,优越的性能用于贴片机、扫描加工、自动化组装和视觉观测、测试测量等要求高精度和高效率应用领域。
结构特点
龙门系统采用无铁芯直线电机,配置非接触式光栅尺,具备非常优秀的动态性能和定位精度,龙门轴采用双直驱结构,有较强的驱动能力,横梁轴为单直线电机结构,实现高速扫描,Z轴直驱结构,交叉滚柱导轨导向,采用无摩擦重力平衡气缸,有效地抵消电机向上持续输出力,提升精度性能,同时断使能后负载不会受重力影响而向下脱落。
精度性能
龙门轴为双光栅闭环反馈,双向重复定位精度±0.5μm,高速运行空载最大速度1m/s,加速度可定制30m/s²,定位纹波小于50nm,Z轴双向重复定位精度±75nm。
精密控制
配合业界先进的控制器,可提供优异的伺服性能、先进的控制算法,从而提高动态性能。控制器有误差补偿功能,龙门交叉解耦控制算法,保证双驱轴运动一致性。
定制化
基座可选大理石或铝合金材质,用户确认Z轴到工件的高度和间距;Z轴可安装转台,隔振器等整套运动控制系统。
规格参数

型号 Model

单位 Units

RBHXG-300-300-100

RBHXG-500-500-150

RBHXG-1000-1000-200

轴系 Axis

X

Y

Z

X

Y

Z

X

Y

Z

行程 Travel

mm

300

300

100

500

500

150

1000

1000

200

补偿后定位精度

Accuracy

高精版 Plus

μm

±1

±0.1

±1

±0.15

±4

±0.15

普通版 Standard

±3

±0.3

±4

±0.3

±5

±0.3

双向重复定位精度

Bi-Dir Repeatability

高精版 Plus

μm

±0.5

±0.05

±0.75

±0.075

±0.5

±0.075

普通版 Standard

±1

±0.1

±1

±0.1

±1

±0.15

电子分辨率 Electronic Resolution

nm

0.3 5(选配)

最大速度 (空载) Max Speed (No Load)

m/s

1

最大加速度 (空载) Max Acceleration (No Load)

m/s²

5,10, 20, 30 定制)

最大负载 Max Load

kg

15

正交性

Orthogonality

高精版 Plus

arc sec

≤5

普通版 Standard

≤10



注:以上为单轴精度指标,测试点在负载板上25mm高度处。

实测数据
选型信息
型号 RBHXG  -300-300-100 -N -N -1 -0  -C3 -3 -N
描述 动龙门系统 X轴行程300mm;Y轴行程300mm;Z轴行程100mm 标准值 默认 增量式光栅1Vpp反馈 零点在行程中心位置 坦克拖链 线缆长度3米 无大理石支撑钢架



名称 型号 描述
龙门系统 RBHXG 动龙门系统
行程  -300-300-100 X轴行程300mm;Y轴行程300mm;Z轴行程100mm
 -500-500-150 X轴行程500mm;Y轴行程500mm;Z轴行程150mm
 -1000-1000-200 X轴行程1000mm;Y轴行程1000mm;Z轴行程200mm
精度等级 -N 标准值
-PLUS PLUS高精版
电子分辨率 -N 默认
-0.3 电子分辨率0.3nm
-5 电子分辨率5nm
反馈方式 -1 增量式光栅1Vpp反馈
-T 增量式光栅TTL反馈
-ABS 绝对式光栅反馈
零点位置 -L 零点在行程左极限位置
-0 零点在行程中心位置(标配)
-R 零点在行程右极限位置
线缆管理  -C2 无尘拖链
 -C3 坦克拖链
线缆长度 -3 长度3米(标配)
-5 长度5米
-DZ 定制
支撑钢架 -Y 有支撑钢架
-N 无支撑钢架(标配)
下载
产品样本
RBHXG系列龙门系统产品样本
2023-09-08
下载
产品手册
CAD图纸
RBHXG-300-300产品尺寸图
2023-08-18
下载
3D模型
RBHXG-300-300双轴精密运动台 3D模型
2024-04-23
下载
报价/订购
RBHXG-300-300-100
龙门双直驱结构,XY轴行程300mm,双向重复定位精度±1μm;Z轴行程100mm,双向重复定位精度±0.1μm
添加至报价单
RBHXG-300-300-100 PLUS
龙门双直驱结构,XY轴行程300mm,双向重复定位精度±0.5μm;Z轴行程100mm,双向重复定位精度±0.05μm
添加至报价单
RBHXG-500-500-150
龙门双直驱结构,XY轴行程500mm,双向重复定位精度±1μm;Z轴行程150mm,双向重复定位精度±0.1μm
添加至报价单
RBHXG-500-500-150 PLUS
龙门双直驱结构,XY轴行程500mm,双向重复定位精度±0.75μm;Z轴行程150mm,双向重复定位精度±0.075μm
添加至报价单
RBHXG-1000-1000-200
龙门双直驱结构,XY轴行程1000mm,双向重复定位精度±1μm;Z轴行程200mm,双向重复定位精度±0.15μm
添加至报价单
RBHXG-1000-1000-200 PLUS
龙门双直驱结构,XY轴行程1000mm,双向重复定位精度±0.5μm;Z轴行程200mm,双向重复定位精度±0.075μm
添加至报价单
询问工程师
通过电子邮件或电话从销售工程师处快速获取解答
