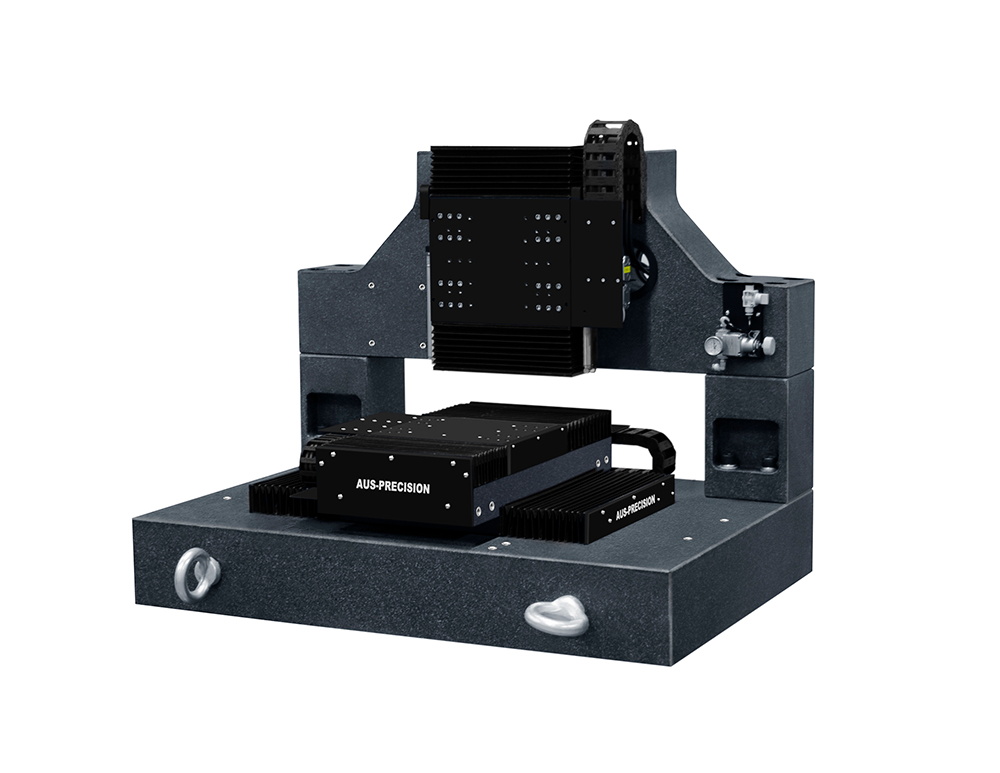

RBLM-XYZ系列是一款直驱三轴精密运动台，定龙门结构，XY轴安装到大理石基座上，Z轴安装到大理石横梁上，用于激光加工、晶圆切割、测试测量、电子元件组装和检测、扫描及自动化装配等领域。

结构特点

采用无铁芯直线电机，具有高动态性能、零齿槽效应和电子噪声小等特点。配置自润滑的精密滚柱导轨，承重大、精度高、刚性好等特点，XY轴十字叠层结构安装到大理石基座上，X轴宽度是Y轴长度的2/3，保证负载在极限位置时，不会出现悬空，Z轴安装到大理石横梁上。

精度性能

采用光栅尺闭环反馈，对材料选择、加工工艺、装配工艺及科学检测方法等进行综合设计，搭配高性能控制器，在有限的空间内具有鲁棒性和准确度，获得重复定位精度±0.3μm，控制器有定位补偿功能。

大理石机体

大理石作为机体，大理石因强度大、硬度高、不生锈、耐腐蚀性、耐磨性及稳定性好，应用于运动台上质量可靠，品质有保障。大理石做模态分析，优化结构尺寸，可依据客户的要求做最终设计。

防尘管理

RBLM-XYZ系列三轴精密运动台的防尘设计，有效防止碎片、灰尘和颗粒等异物进入直线台，影响使用寿命，同时不受防尘罩扰动力的影响。

规格参数

型号 Model		单位 Units	RBLM-XYZ-100-100-50			RBLM-XYZ-200-200-100			RBLM-XYZ-300-300-150
轴系 Axis		—	X	Y	Z	X	Y	Z	X	Y	Z
行程 Travel		mm	100	100	50	200	200	100	300	300	150
补偿后定位精度 Accuracy	超精版 Ultra	μm	±0.2		±0.2	±0.3		±0.2	±0.3		±0.3
	高精版 Plus		±0.5		±0.5	±0.5		±0.5	±0.5		±0.5
	普通版 Standard		±1		±1	±1		±1	±1		±1
单向重复定位精度Uni-Repeatability	超精版 Ultra	μm	±0.1		±0.1	±0.1		±0.1	±0.1		±0.1
	高精版 Plus		±0.2		±0.2	±0.2		±0.2	±0.2		±0.2
	普通版 Standard		±0.3		±0.3	±0.3		±0.3	±0.3		±0.3
双向重复定位精度 Bi-Dir Repeatability	超精版 Ultra	μm	±0.15		±0.15	±0.15		±0.15	±0.15		±0.15
	高精版 Plus		±0.3		±0.3	±0.3		±0.3	±0.3		±0.3
	普通版 Standard		±0.5		±0.5	±0.5		±0.5	±0.5		±0.5
直线度⁽¹⁾ Straightness	高精版 Plus	μm	±0.75		±0.75	±1		±0.75	±1.25		±1.25
	普通版 Standard		±1.5		±1.5	±2.5		±1.5	±3.5		±2.5
平面度 ⁽¹⁾ Flatness	高精版 Plus	μm	±0.75		±0.75	±1.25		±0.75	±1.5		±1.5
	普通版 Standard		±1.5		±1.5	±2.5		±1.5	±3.5		±2.5
俯仰、翻滚、偏摆 ⁽¹⁾ Pitch Roll Yaw	高精版 Plus	arc sec	±1.5		±1.5	±2		±1.5	±2.5		±2
	普通版 Standard		±3		±3	±4		±3	±5		±4
电子分辨率 Electronic Resolution⁽²⁾		nm	0.3 或 5（选配）
最大速度 (空载) Max Speed (No Load)⁽³⁾		mm/s	300
最大加速度 (空载) Max Acceleration (No Load)⁽³⁾		m/s²	5,（10, 20 定制）
最大负载 Max Load		kg	30		15	30		15	30		15

注：

以上为单轴精度指标，在洁净间内测试，温度20℃±1℃，湿度40%~60%RH，振动等级VC-E，测试点在负载板上25mm处，测试速度10mm/s，Renishaw激光干涉仪测量及自带分析方法，多轴系统与负载尺寸及测试点高度有关，环境的变化会导致精度变化，如要求非标准测试，请咨询我们。

1. 取决于平台安装表面的平面度。

2. 电子分辨率取决光栅尺及控制器的细分倍数。

3. 空载条件下指标，最大速度和加速度取决于负载大小。

实测数据

选型信息

型号	RBLM	-300-300-150	-P	-N	-1	-0	-C3	-3	-N
描述	精密运动台	X轴行程300mm；Y轴行程300mm；Z轴行程150mm	高精版	默认	增量式光栅1Vpp反馈	零点在行程中心位置	坦克拖链	线缆长度3米	无支撑钢架

名称	型号	描述
龙门系统	RBLM	精密运动台
行程	-100-100-50	X轴行程100mm；Y轴行程100mm；Z轴行程50mm
	-200-200-100	X轴行程200mm；Y轴行程200mm；Z轴行程100mm
	-300-300-150	X轴行程300mm；Y轴行程300mm；Z轴行程150mm
精度等级	-N	Standard普通版
	-P	Plus高精版
	-U	Ultra超精版
电子分辨率	-N	默认
	-0.3	电子分辨率0.3nm
	-5	电子分辨率5nm
反馈方式	-1	增量式光栅1Vpp反馈
	-T	增量式光栅TTL反馈
	-ABS	绝对式光栅反馈
零点位置	-L	零点在行程左极限位置
	-0	零点在行程中心位置（标配）
	-R	零点在行程右极限位置
线缆管理	-C2	无尘拖链
线缆管理	-C3	坦克拖链
线缆长度	-3	长度3米（标配）
	-5	长度5米
	-DZ	定制
大理石支撑钢架	-Y	有支撑钢架
大理石支撑钢架	-N	无支撑钢架（标配）

下载

产品样本

RBLM-XYZ系列产品样本

2023-09-08

下载

产品手册

CAD图纸

RBLM-XYZ系列产品尺寸图

2023-08-18

下载

3D模型

报价/订购

RBLM-XYZ-100-100-50

XY轴行程100mm，精密滚柱直线导轨，双向重复定位精度±0.5μm，直线度±1.5μm，平面度±1.5μm；Z轴行程50mm，双向重复定位精度±0.5μm，直线度±1.5μm，平面度±1.5μm

添加至报价单

RBLM-XYZ-100-100-50 PLUS

XY轴行程100mm，精密滚柱直线导轨，双向重复定位精度±0.3μm，直线度±0.75μm，平面度±0.75μm；Z轴行程50mm，双向重复定位精度±0.3μm，直线度±0.75μm，平面度±0.75μm

添加至报价单

RBLM-XYZ-100-100-50 Ultra

XY轴行程100mm，精密滚柱直线导轨，双向重复定位精度±0.15μm，直线度±0.75μm，平面度±0.75μm；Z轴行程50mm，双向重复定位精度±0.15μm，直线度±0.75μm，平面度±0.75μm

添加至报价单

RBLM-XYZ-200-200-100

XY轴行程200mm，精密滚柱直线导轨，双向重复定位精度±0.5μm，直线度±2.5μm，平面度±2.5μm；Z轴行程100mm，双向重复定位精度±0.5μm，直线度±1.5μm，平面度±1.5μm

添加至报价单

RBLM-XYZ-200-200-100 PLUS

XY轴行程200mm，精密滚柱直线导轨，双向重复定位精度±0.3μm，直线度±1μm，平面度±1.25μm；Z轴行程100mm，双向重复定位精度±0.3μm，直线度±0.75μm，平面度±0.75μm

添加至报价单

RBLM-XYZ-200-200-100 Ultra

XY轴行程200mm，精密滚柱直线导轨，双向重复定位精度±0.15μm，直线度±1μm，平面度±1.25μm；Z轴行程100mm，双向重复定位精度±0.15μm，直线度±0.75μm，平面度±0.75μm

添加至报价单

RBLM-XYZ-300-300-150 Ultra

XY轴行程300mm，精密滚柱直线导轨，双向重复定位精度±0.5μm，直线度±3.5μm，平面度±3.5μm；Z轴行程150mm，双向重复定位精度±0.5μm，直线度±2.5μm，平面度±2.5μm

添加至报价单

RBLM-XYZ-300-300-150 PLUS

XY轴行程300mm，精密滚柱直线导轨，双向重复定位精度±0.3μm，直线度±1.25μm，平面度±1.5μm；Z轴行程150mm，双向重复定位精度±0.3μm，直线度±1.25μm，平面度±1.5μm

添加至报价单

RBLM-XYZ-300-300-150

XY轴行程300mm，精密滚柱直线导轨，双向重复定位精度±0.15μm，直线度±1.25μm，平面度±1.5μm；Z轴行程150mm，双向重复定位精度±0.15μm，直线度±1.25μm，平面度±1.5μm

添加至报价单
