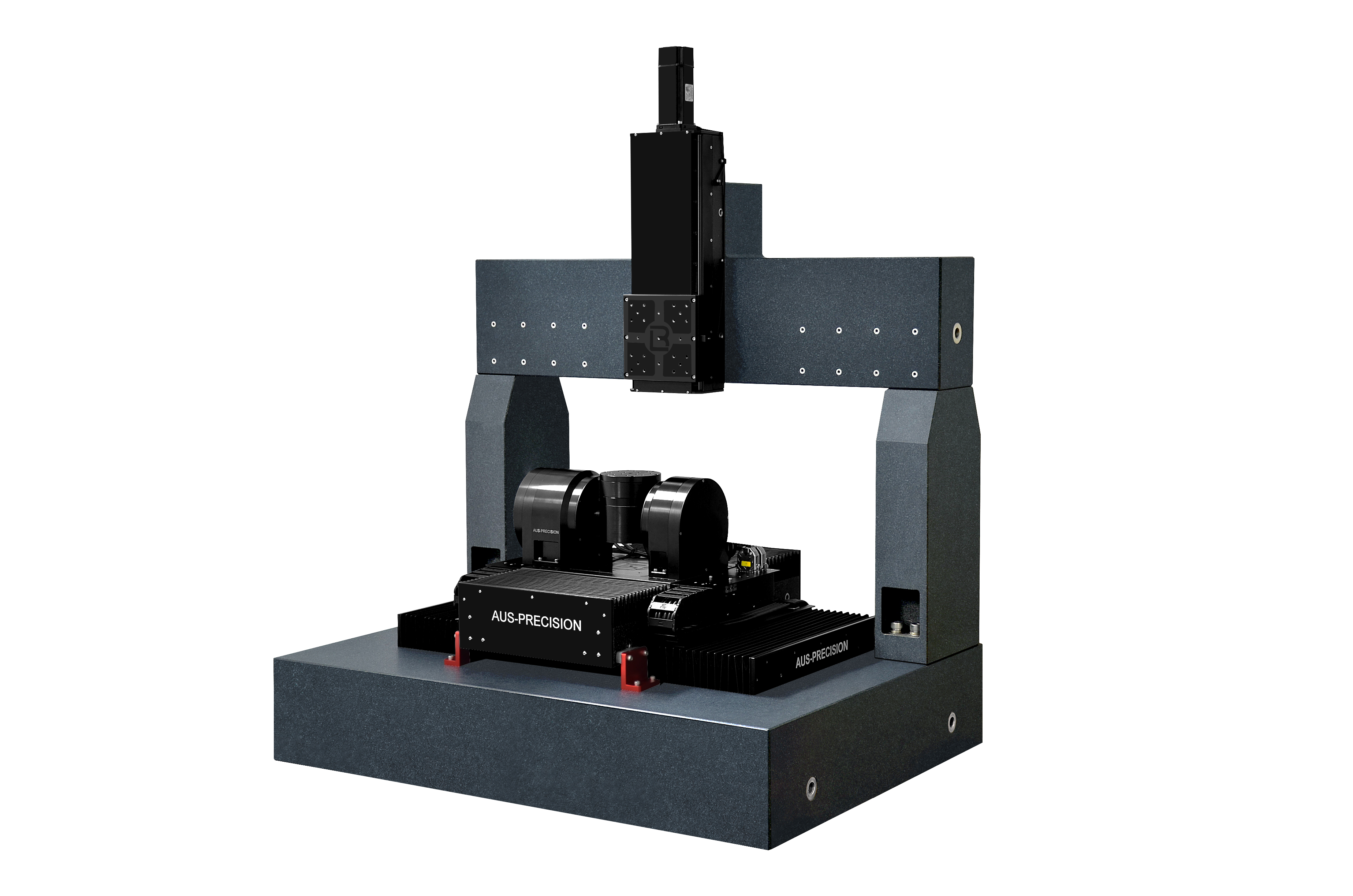

RBXG-300XY-300Z-AB五轴精密运动台用于飞秒激光曲面加工、精密曲面加工、3D曲面打印等行业

产品简介

XY轴采用直线电机驱动，滑块滚柱导轨导向及光栅尺闭环反馈，行程300mm*300mm，三层式叠层结构安装到大理石基座上，降低XY轴整体高度。
AB轴采用力矩电机驱动，精密轴环导向及光栅尺闭环反馈，行程±110°x 360°，最大承载20kg，安装到XY轴上。侧向轴带抱闸功能，防止断电掉落。轴向和径向跳动误差优于2μm。
Z轴采用伺服电机驱动，滑块滚柱导轨导向及光栅尺闭环反馈，行程300mm，含电机断电抱闸，安装到大理石横梁上。大理石机体因强度大、硬度高、不生锈、耐腐蚀性、耐磨性及稳定性好，应用于运动台上质量可靠，品质有保障。大理石做模态分析，优化结构尺寸，可依据客户的要求做最终设计。

规格参数

轴系 Axis	测试项目 Test Items	单位 Units	指标要求 Specification
X 轴 X AXIS	行程 Travel	mm	300
	补偿后定位精度 Accuracy	μm	2
	双向重复定位精度 Bi-Dir Repeatability	μm	1
	水平直线度 Horizontal Straightness	μm	2.5
	垂直直线度 Vertical Straightness	μm	3
	俯仰 Pitch	arc sec	6
	偏摆 Yaw	arc sec	6
	最大速度（空载） Max Speed（No Load）	mm/s	200
	最大加速度 (空载) Max Acceleration (No Load)	g	1
	微动步距 Min Incremental Motion	μm	1
Y 轴 Y AXIS	行程 Travel	mm	300
	补偿后定位精度 Accuracy	μm	2
	双向重复定位精度 Bi-Dir Repeatability	μm	1
	水平直线度 Horizontal Straightness	μm	2.5
	垂直直线度 Vertical Straightness	μm	3
	俯仰 Pitch	arc sec	6
	偏摆 Yaw	arc sec	6
	最大速度（空载） Max Speed（No Load）	mm/s	200
	最大加速度 (空载) Max Acceleration (No Load)	g	1
	微动步距 Min Incremental Motion	μm	1
A 轴 A AXIS	行程 Travel	°	±100
	补偿后定位精度 Accuracy	arc sec	8
	双向重复定位精度 Bi-Dir Repeatability	arc sec	5
	轴向跳动误差 Axial Error Motion	μm	2
	径向跳动误差 Radial Error Motion	μm	2
	最大速度（空载） Max Speed（No Load）	°/s	90
	微动步距 Min Incremental Motion	arc sec	1
B 轴 B AXIS	行程 Travel	°	360
	补偿后定位精度 Accuracy	arc sec	8
	双向重复定位精度 Bi-Dir Repeatability	arc sec	5
	轴向跳动误差 Axial Error Motion	μm	2
	径向跳动误差 Radial Error Motion	μm	2
	最大速度（空载） Max Speed（No Load）	°/s	20
	微动步距 Min Incremental Motion	arc sec	1
Z 轴 Z AXIS	行程 Travel	mm	300
	补偿后定位精度 Accuracy	μm	2
	双向重复定位精度 Bi-Dir Repeatability	μm	1
	水平直线度 Horizontal Straightness	μm	2.5
	垂直直线度 Vertical Straightness	μm	3
	俯仰 Pitch	arc sec	6
	偏摆 Yaw	arc sec	6
	最大速度（空载） Max Speed（No Load）	mm/s	100
	最大加速度 (空载) Max Acceleration (No Load)	g	0.1
	微动步距 Min Incremental Motion	μm	1
XYAB	负载 Load	kg	20
Z	负载 Load	kg	15
