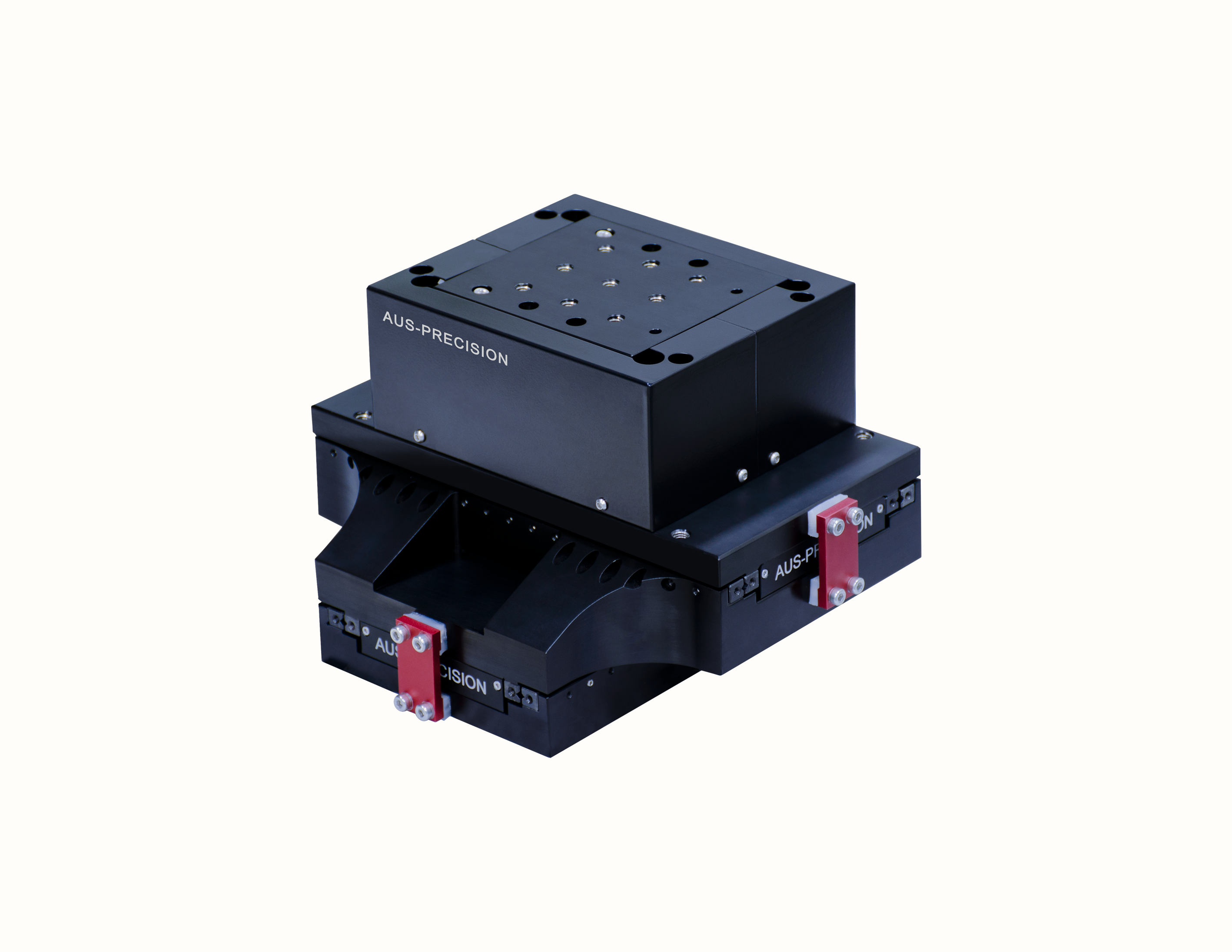

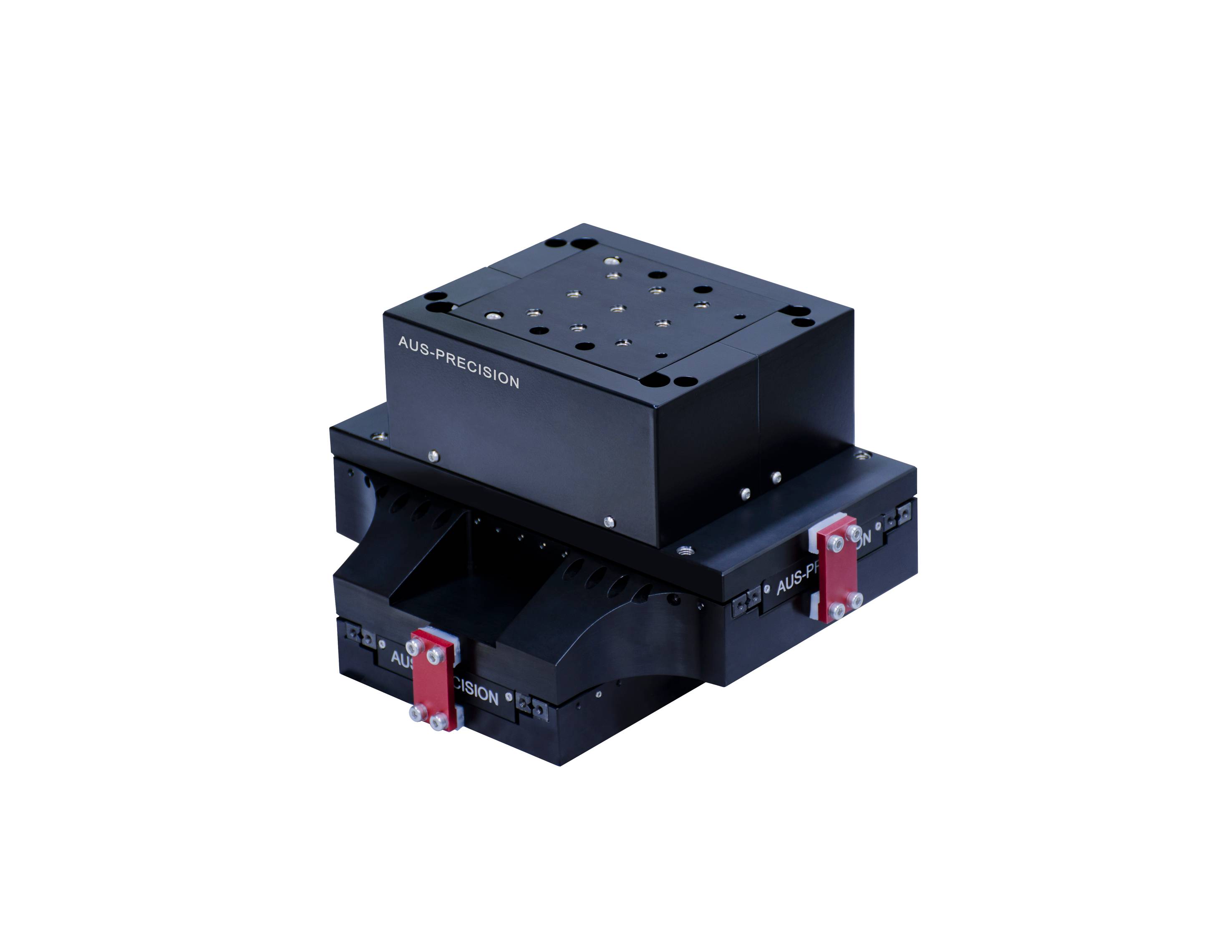

RBN-XY-5XX系列三轴精密运动台
三轴直驱结构设计
Z轴直驱平升结构
抗蠕动交叉滚柱导轨
高精度指标
微动步距≤1nm
根据需求可定制
RBN-XY-5XX系列三轴精密运动台
RBN-XY-5XX系列三轴精密运动台
RBN-XY-5XX系列三轴精密运动台
RBN-XY-5XX系列三轴精密运动台
RBN-XY-5XX系列三轴精密运动台
产品描述
规格参数
实测数据
选型信息
下载
报价/订购
应用领域
RBN-XY-5XX系列是一款高精度三轴精密运动台,三轴叠层紧凑式结构,亚微米级精度用于飞秒激光加工、光学制造及检测、光纤对准、基因测序和科研等领域。
结构特点
三轴直驱结构,电机具有零齿槽、高动态性能及电流噪声小等特点,防蠕动交叉滚柱直线导轨导向,滚柱为线线接触,运动平稳,滚柱间交叉排列,多方向受力稳定。Z轴直驱楔形平升结构,无丝杆、联轴器等中间传动装置,提高结构模态,实现高动态响应。
精度性能
非接触式光栅闭环反馈,紧凑结构,获得XY轴双向重复定位精度±15nm,直线度和平面度优于±0.75μm;Z轴重复定位精度±25nm,是高精度应用的理想选择。
微动步距
对有微动步距(最小位移量)要求的应用领域,如最小步距运动、对准应用等,微动步距≤1nm,对现场使用环境的要求,更多细节可联系我们。
定制化
根据应用可配置大理石基座、隔振器等整套运动控制方案。

规格参数

型号 Model

单位 Units

RBN-60XY-5XX

RBN-110XY-5XX

RBN-160XY-5XX

RBN-210XY-5XX

行程 Travel

mm

60 x 60

5

110 x 110

5

160 x 160

5

210 x 210

5

补偿后定位精度

Accuracy

超精版 Ultra

μm

±0.05

±0.05

±0.05

±0.05

±0.05

±0.05

±0.05

±0.05

高精版 Plus

±0.1

±0.1

±0.1

±0.1

±0.1

±0.1

±0.15

±0.1

普通版 Standard

±0.3

±0.2

±0.3

±0.2

±0.3

±0.2

±0.3

±0.2

单向重复定位精度

Uni-Repeatability

超精版 Ultra

nm

±7.5

±15

±7.5

±15

±7.5

±15

±10

±15

高精版 Plus

±20

±25

±40

±25

±40

±25

±50

±25

普通版 Standard

±30

±50

±75

±50

±75

±50

±75

±50

双向重复定位精度

Bi-Dir Repeatability

超精版 Ultra

μm

±0.01

±0.025

±0.01

±0.025

±0.01

±0.025

±0.015

±0.025

高精版 Plus

±0.025

±0.05

±0.05

±0.05

±0.075

±0.05

±0.075

±0.05

普通版 Standard

±0.1

±0.1

±0.1

±0.1

±0.1

±0.1

±0.15

±0.1

直线度 (1)

Straightness

高精版 Plus

μm

±0.25

±1

±0.35

±1

±0.5

±1

±0.5

±1

普通版 Standard

±1

±1.5

±1

±1.5

±1.5

±1.5

±1.5

±1.5

平面度 (1)

Flatness

高精版 Plus

μm

±0.5

±0.5

±0.75

±0.75

普通版 Standard

±1

±1

±1.5

±1.5

俯仰、翻滚 (1)

Pitch Roll

高精版 Plus

arc sec

±2.5

±3

±3

±3

±3

±3

±3

±3

普通版 Standard

±5

±7.5

±5

±7.5

±5

±7.5

±7

±7.5

偏摆 (1)

Yaw

高精版 Plus

arc sec

±1

±1.5

±1

±1.5

±1

±1.5

±2

±1.5

普通版 Standard

±2.5

±5

±2.5

±5

±2.5

±5

±5

±5

电子分辨率 Electronic Resolution (2)

nm

≤1, ≤5(选配)

最大速度 (空载) Max Speed (No Load) (3)

mm/s

100

50

200

50

200

50

200

50

最大负载 Max Load

kg

10



特殊项目 Special Items (4) 单位 Units 数值 Data
微动步距 Min Incremental Step nm 默认, XY ≤ 1 Z ≤ 1, XY ≤ 30 Z ≤ 50
定位纹波 In Position Stability nm 默认, XY ≤ 1 Z ≤ 1, XY ≤ 30 Z ≤ 50

注:

以上为单轴精度指标,在洁净间内测试,温度20℃±1℃(重复定位精度优于±50nm,测量时温度20℃±0.01℃),湿度40%~60%RH,普通版振动等级VC-E,测试点在负载板上25mm处,测试速度10mm/s,Renishaw激光干涉仪测量及自带分析方法,多轴系统的精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如要求非标准测试,请咨询我们。

1. 取决于平台安装表面的平面度。

2. 电子分辨率取决光栅尺及控制器的细分倍数。

3. 空载条件下的精度指标,最大速度和加速度取决于负载大小。

4. 无特殊项目要求,出厂默认为准。振动等级VC-G,XY轴微动步距<0.2nm。

选型信息
型号 RBN -60XY-5XX -N -N -1 0 -DB -3 -Y -N -N
描述 防蠕动交叉滚柱运动台 X轴行程60mmY轴行程60mmZ轴行程5mm 普通版 默认 增量式光栅1Vpp反馈 零点在行程中心位置 DB接头,无线缆管理 线缆长度3 有线缆固定柱 常压环境 无大理石基座



名称 型号 描述
多轴线轨运动台 RBN 防蠕动交叉滚柱运动台
行程 -60XY-5XX X轴行程60mmY轴行程60mmZ轴行程5mm
-110XY-5XX X轴行程110mmY轴行程110mmZ轴行程5mm
-160XY-5XX X轴行程160mmY轴行程160mmZ轴行程5mm
-210XY-5XX X轴行程210mmY轴行程210mmZ轴行程5mm
精度等级 -N Standard普通版
-P Plus高精版
-U Ultra超精版
电子分辨率 -N 默认
-1 电子分辨率 ≤1nm
-5 电子分辨率 ≤5nm
反馈方式 -1 增量式光栅1Vpp反馈
-T 增量式光栅TTL反馈
-ABS 绝对式光栅反馈
零点位置 0 零点在行程中心位置(标配)
线缆管理 -DB DB接头,无线缆管理 (标配)
-C5 真空线缆
线缆长度 -3 长度3米(标配)
-5 长度5
-DZ 定制
线缆固定柱 -Y 有线缆固定柱
-N 无线缆固定柱(标配)
气压环境 -N 常压环境(标配)
-VC 真空环境
大理石基座 (1) -Y 有大理石基座
-N 无大理石基座(标配)

注:1. 选真空环境下(-VC)使用,禁止选大理石基座(-Y)项。

下载
产品样本
RBN-XY-5XX系列产品样本
2024-12-21
下载
产品手册
CAD图纸
RBN-110XY-5XX 尺寸图
2025-01-23
下载
3D模型
报价/订购
RBN-60XY-5XX Ultra
XY轴行程60mm,双向重复定位精度±0.01μm,直线度±0.25μm,平面度±0.5μm,Z轴行程5mm
添加至报价单
RBN-60XY-5XX plus
XY轴行程60mm,双向重复定位精度±0.25μm,直线度±0.25μm,平面度±0.5μm,Z轴行程5mm
添加至报价单
RBN-60XY-5XX Standard
Y轴行程60mm,双向重复定位精度±0.05μm,直线度±1μm,平面度±1μm,Z轴行程5mm
添加至报价单
RBN-110XY-5XX Ultra
XY轴行程110mm,双向重复定位精度±0.01μm,直线度±0.35μm,平面度±0.5μm,Z轴行程5mm
添加至报价单
RBN-110XY-5XX plus
XY轴行程110mm,双向重复定位精度±0.05μm,直线度±0.35μm,平面度±0.5μm,Z轴行程5mm
添加至报价单
RBN-110XY-5XX Standard
XY轴行程110mm,双向重复定位精度±0.1μm,直线度±1μm,平面度±1μm,Z轴行程5mm
添加至报价单
RBN-160XY-5XX Ultra
XY轴行程160mm,双向重复定位精度±0.01μm,直线度±0.5μm,平面度±0.75μm,Z轴行程5mm
添加至报价单
RBN-160XY-5XX plus
XY轴行程160mm,双向重复定位精度±0.75μm,直线度±0.5μm,平面度±0.75μm,Z轴行程5mm
添加至报价单
RBN-160XY-5XX Standard
XY轴行程160mm,双向重复定位精度±0.1μm,直线度±1.5μm,平面度±1.5μm,Z轴行程5mm
添加至报价单
RBN-210XY-5XX Ultra
XY轴行程210mm,双向重复定位精度±0.015μm,直线度±0.5μm,平面度±0.75μm,Z轴行程5mm
添加至报价单
RBN-210XY-5XX plus
XY轴行程210mm,双向重复定位精度±0.75μm,直线度±0.5μm,平面度±0.75μm,Z轴行程5mm
添加至报价单
RBN-210XY-5XX Standard
XY轴行程210mm,双向重复定位精度±0.15μm,直线度±1.5μm,平面度±1.5μm,Z轴行程5mm
添加至报价单
