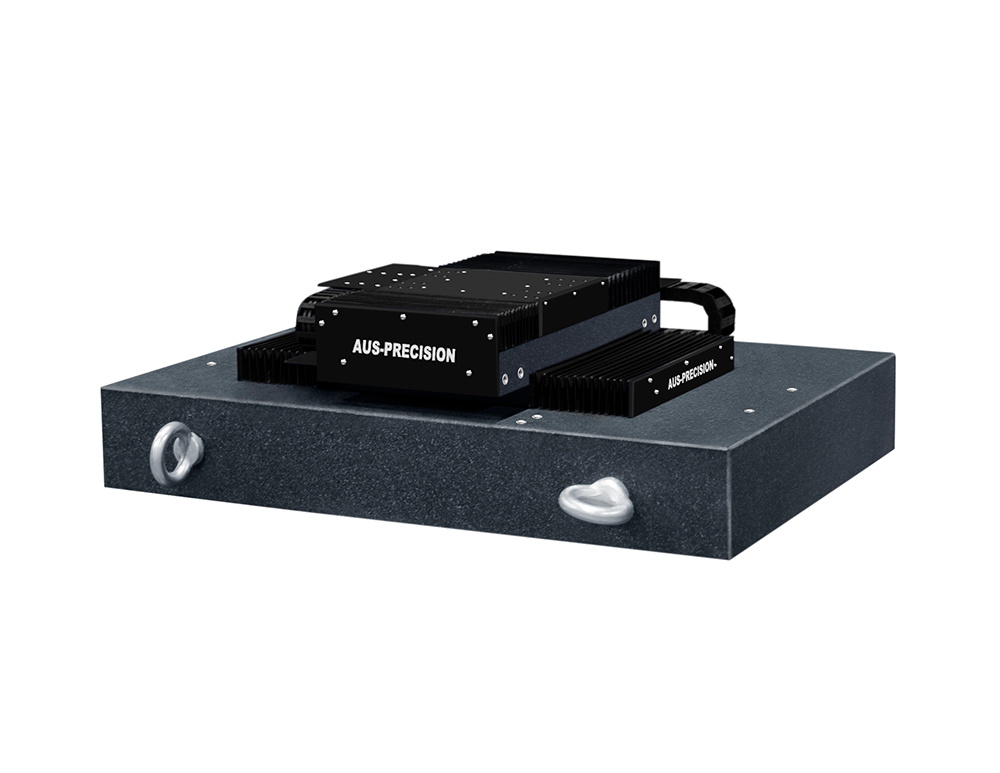

型号 Model |
单位 Units |
RBLM-100XY |
RBLM-200XY |
RBLM-300XY |
RBLM-400XY |
RBLM-500XY |
RBLM-600XY |
RBLM-700XY |
RBLM-800XY |
|
|
行程 Travel |
mm |
100 x 100 |
200 x 200 |
300 x 300 |
400 x 400 |
500 x 500 |
600 x 600 |
700 x 700 |
800 x 800 |
|
|
补偿后定位精度 Accuracy |
超精版 Ultra |
μm |
±0.2 |
±0.3 |
±0.3 |
±0.4 |
±0.4 |
±0.4 |
±0.5 |
±0.5 |
|
高精版 Plus |
±0.5 |
±0.5 |
±0.5 |
±0.75 |
±0.75 |
±0.75 |
±1 |
±1 |
||
|
普通版 Standard |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1.5 |
±1.5 |
||
|
单向重复定位精度 Uni-Repeatability |
超精版 Ultra |
μm |
±0.1 |
±0.1 |
±0.1 |
±0.15 |
±0.15 |
±0.15 |
±0.2 |
±0.2 |
|
高精版 Plus |
±0.2 |
±0.2 |
±0.2 |
±0.25 |
±0.25 |
±0.25 |
±0.3 |
±0.3 |
||
|
普通版 Standard |
±0.3 |
±0.3 |
±0.3 |
±0.3 |
±0.3 |
±0.3 |
±0.5 |
±0.5 |
||
|
双向重复定位精度 Bi-Dir Repeatability |
超精版 Ultra |
μm |
±0.15 |
±0.15 |
±0.15 |
±0.25 |
±0.25 |
±0.25 |
±0.3 |
±0.3 |
|
高精版 Plus |
±0.3 |
±0.3 |
±0.3 |
±0.4 |
±0.4 |
±0.4 |
±0.5 |
±0.5 |
||
|
普通版 Standard |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.5 |
±0.75 |
±0.75 |
||
|
直线度 (1) Straightness |
高精版 Plus |
μm |
±0.75 |
±1 |
±1.25 |
±1.75 |
±1.75 |
±2.25 |
±2.25 |
±2.25 |
|
普通版 Standard |
±1.5 |
±2.5 |
±3.5 |
±4.5 |
±5.5 |
±6.5 |
±7 |
±8 |
||
|
平面度 (1) Flatness |
高精版 Plus |
μm |
±0.75 |
±1.25 |
±1.5 |
±1.5 |
±2 |
±2.5 |
±2.5 |
±2.5 |
|
普通版 Standard |
±1.5 |
±2.5 |
±3.5 |
±4.5 |
±5.5 |
±6.5 |
±7 |
±8 |
||
|
俯仰、翻滚、偏摆 (1) Pitch Roll Yaw |
高精版 Plus |
arc sec |
±1.5 |
±2 |
±2.5 |
±3 |
±3.5 |
±4 |
±4.5 |
±4.5 |
|
普通版 Standard |
±3 |
±4 |
±5 |
±6 |
±7 |
±8 |
±8.5 |
±9 |
||
|
正交性 Orthogonality |
高精版 Plus |
arc sec |
≤5 |
≤5 |
≤4 |
≤3 |
≤3 |
≤3 |
≤2 |
≤2 |
|
普通版 Standard |
≤10 |
≤8 |
≤7 |
≤6 |
≤5 |
≤5 |
≤5 |
≤5 |
||
|
电子分辨率 Electronic Resolution (2) |
nm |
0.3 或 5（选配） |
||||||||
|
最大速度 (空载) Max Speed (No Load) (3) |
mm/s |
300 |
||||||||
|
最大负载 Max Load |
kg |
30 |
||||||||
注：
以上为单轴精度指标，在洁净间内测试，温度20℃±1℃，湿度40%~60%RH，振动等级VC-E，测试点在负载板上25mm处，测试速度10mm/s，Renishaw激光干涉仪测量及自带分析方法，多轴系统的精度测试与负载尺寸及测试点高度有关，环境的变化会导致精度变化，如要求非标准测试，请咨询我们。
1. 取决于平台安装表面的平面度。
2. 电子分辨率取决光栅尺及控制器的细分倍数。
3. 空载条件下的精度指标，最大速度和加速度取决于负载大小。
| 型号 | RBLM | -100XY | -P | -M | -N | -T | -0 | -C3 | -3 | -N |
| 描述 | 双轴精密运动台 | X轴行程100mm；Y轴行程100mm | 高精版 | 大理石材质机体 | 默认 | 增量式光栅TTL反馈 | 零点在行程中心位置 | 坦克拖链 | 线缆长度3米 | 无支撑钢架 |
|
名称 |
型号 |
描述 |
|
多轴线轨运动台 |
RBLM-XY |
双轴精密运动台 |
|
行程 |
-100XY |
X轴行程100mm；Y轴行程100mm |
|
-200XY |
X轴行程200mm；Y轴行程200mm |
|
|
-300XY |
X轴行程300mm；Y轴行程300mm |
|
|
-400XY |
X轴行程400mm；Y轴行程400mm |
|
|
-500XY |
X轴行程500mm；Y轴行程500mm |
|
|
-600XY |
X轴行程600mm；Y轴行程600mm |
|
|
-700XY |
X轴行程700mm；Y轴行程700mm |
|
|
-800XY |
X轴行程800mm；Y轴行程800mm |
|
|
精度等级
|
-N |
Standard普通版 |
|
-P |
Plus高精版 |
|
|
-U |
Ultra超精版 |
|
|
机体类型 |
-A |
铝合金材质机体 |
|
-M |
大理石材质机体 |
|
|
电子分辨率 |
-N |
默认 |
|
-0.3 |
电子分辨率0.3nm |
|
|
-5 |
电子分辨率5nm |
|
|
反馈方式 |
-1 |
增量式光栅1Vpp反馈 |
|
-T |
增量式光栅TTL反馈 |
|
|
-ABS |
绝对式光栅反馈 |
|
|
零点位置 |
-L |
零点在行程左极限位置 |
|
-0 |
零点在行程中心位置（标配） |
|
|
-R |
零点在行程右极限位置 |
|
|
线缆管理 |
-C2 |
无尘拖链 |
|
-C3 |
坦克拖链 |
|
|
线缆长度 |
-3 |
长度3米（标配） |
|
-5 |
长度5米 |
|
|
-DZ |
定制 |
|
|
支撑钢架 |
-Y |
有支撑钢架 |
|
-N |
无支撑钢架（标配） |
