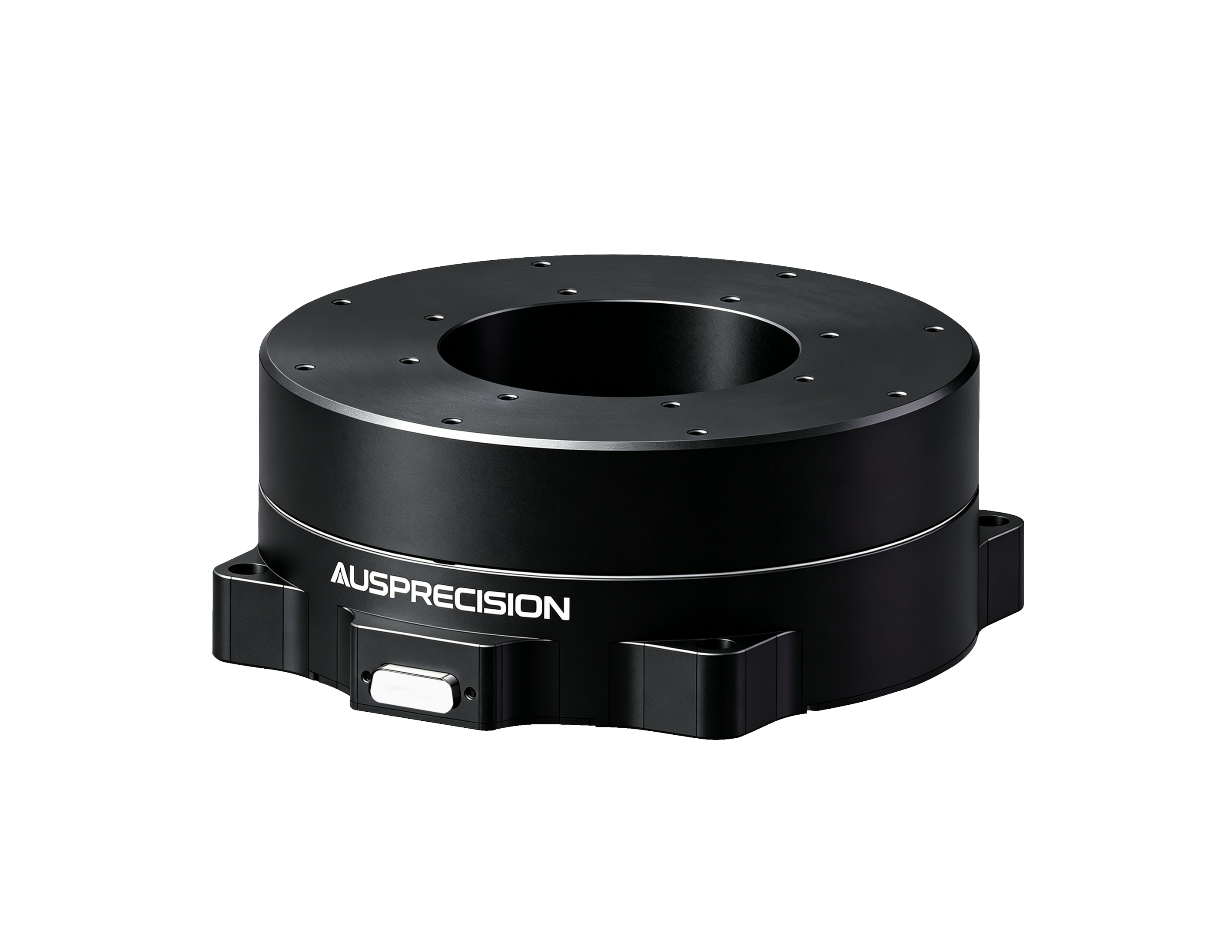

JXR系列机械转台
直驱结构转台,闭环控制
结构紧凑,工作点高度低
高精度、高扭矩输出
可选增量或绝对光栅反馈
跳动误差1μm
最大负载1250kg
JXR系列机械转台
JXR系列机械转台
JXR系列机械转台
产品描述
规格参数
实测数据
选型信息
下载
报价/订购
应用领域
JXR系列机械转台在结构紧凑的外形封装中提供高定位精度和跳动误差。应用于精密微装配、半导体技术、计量、自动化、生物技术及科研等领域。
结构特点
直驱力矩电机驱动,不使用减速器、蜗轮蜗杆结构,电机连接负载进行直接驱动,无背隙及精度损失而实现高精度的位置控制,力矩电机固有的零齿槽效应和扭矩波纹折射,适合在各种速度下平滑转动。并采用高精度高刚性的带润滑脂的轴承,实现长期免维护。
精度性能
对JXR系列直驱转台进行优化设计,最大限度地降低了整体高度,最大限度地减少叠层引起的阿贝误差,提升整体精度性能。重复定位精度±1arc sec,轴向和径向跳动误差1μm,最大负载1250kg。可选高精度增量式光栅或绝对式光栅。
定制化设计
转台定制可加装工装夹具、三角卡盘。可定制重复定位精度优于1arc sec,轴向和径向跳动误差优于1μm。
规格参数

型号 Model

单位 Units

JXR-100

JXR-150

JXR-200

JXR-250

JXR-300

JXR-350

JXR-400

JXR-500

行程 Travel

°

360

360

360

360

360

360

360

360

台面直径 Tabletop Diameter

mm

80

130

180

230

280

330

380

480

补偿后定位精度

Accuracy

高精版 Plus

arc sec

±2

普通版 Standard

±5

双向重复定位精度

Bi-Dir Repeatability

高精版 Plus

arc sec

±1

普通版 Standard

±2

轴向跳动误差 (1)

Axial Error Motion

高精版 Plus

μm

1

普通版 Standard

5

径向跳动误差 (1)

Radial Error Motion

高精版 Plus

μm

1

普通版 Standard

5

摆角误差

Tilt Error Motion

高精版 Plus

arc sec

10

普通版 Standard

20

电子分辨率 Electronic Resolution

arc sec

<0.01

最大速度 (空载) Max Speed (No Load) (2)

rpm

300

最大负载 Max Load

轴向 Axial Dir

kg

15

15

20

30

100

550

820

1250



特殊项目 Special Items (3) 单位 Units 数值 Data
定位纹波 In Position Stability arc sec 默认, < 0.1, 定制

注:

以上为单轴精度指标,在洁净间内测试,温度20℃±0.5℃,湿度40%~60%RH,振动等级VC-D,测试点在负载板上25mm处,测试速度2~10deg/s,Renishaw激光干涉仪测量及自带分析方法,多轴系统的精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如要求非标准测试,请咨询我们。

1. 轴向和径向跳动为同步跳动误差,测微仪和标准球测量,计算为最大值-最小值-标准球误差-同心度。

2. 空载条件下指标,最大转速取决于负载大小。

3. 无特殊项目要求,出厂默认为准。

选型信息

型号

JXR

-200

-N

-1

-3

-N

描述

机械转台

行程360°,台面φ180mm

普通版

增量式光栅1Vpp反馈

线缆长度3米

常压气压



名称

型号

描述

机械转台

JXR

机械转台

行程

-100

行程360°,台面φ80mm

-150

行程360°,台面φ130mm

-200

行程360°,台面φ180mm

-250

行程360°,台面φ230mm

-300

行程360°,台面φ280mm

-350

行程360°,台面φ330mm

-400

行程360°,台面φ380mm

-500

行程360°,台面φ480mm

精度等级

-N

Standard普通版

-P

Plus高精版

反馈方式

-1

增量式光栅1Vpp反馈

-T

增量式光栅TTL反馈

-ABS

绝对式光栅反馈

线缆长度

-3

长度3米(标配)

-5

长度5米

-DZ

定制

气压环境

-N

常压环境(标配)

-VC

真空环境

下载
产品样本
JXR系列产品样本
2024-07-02
下载
产品手册
CAD图纸
3D模型
报价/订购
JXR-100
行程360°,台面直径80mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-100 PLUS
行程360°,台面直径80mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-150
行程360°,台面直径130mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-150 PLUS
行程360°,台面直径130mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-200
行程360°,台面直径180mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-200 PLUS
行程360°,台面直径180mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-250
行程360°,台面直径230mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-250 PLUS
行程360°,台面直径230mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-300
行程360°,台面直径280mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-300 PLUS
行程360°,台面直径280mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-350
行程360°,台面直径330mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-350 PLUS
行程360°,台面直径330mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-400
行程360°,台面直径380mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-400 PLUS
行程360°,台面直径380mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
JXR-500
JXR-200 行程360°,台面直径480mm,双向重复定位精度±2arc sec,轴向跳动误差5μm,径向跳动误差5μm
添加至报价单
JXR-500 PLUS
行程360°,台面直径480mm,双向重复定位精度±1arc sec,轴向跳动误差1μm,径向跳动误差1μm
添加至报价单
