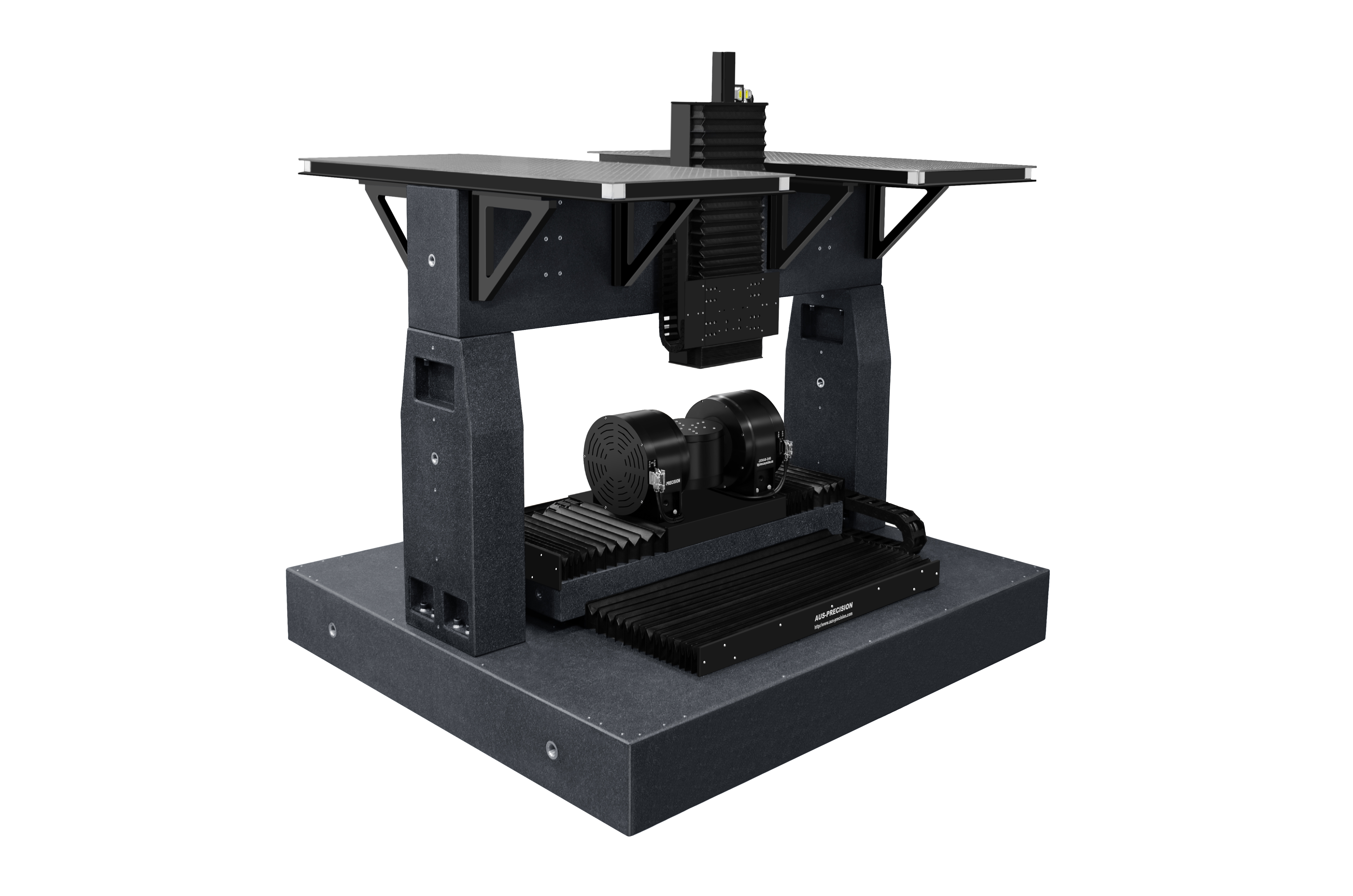

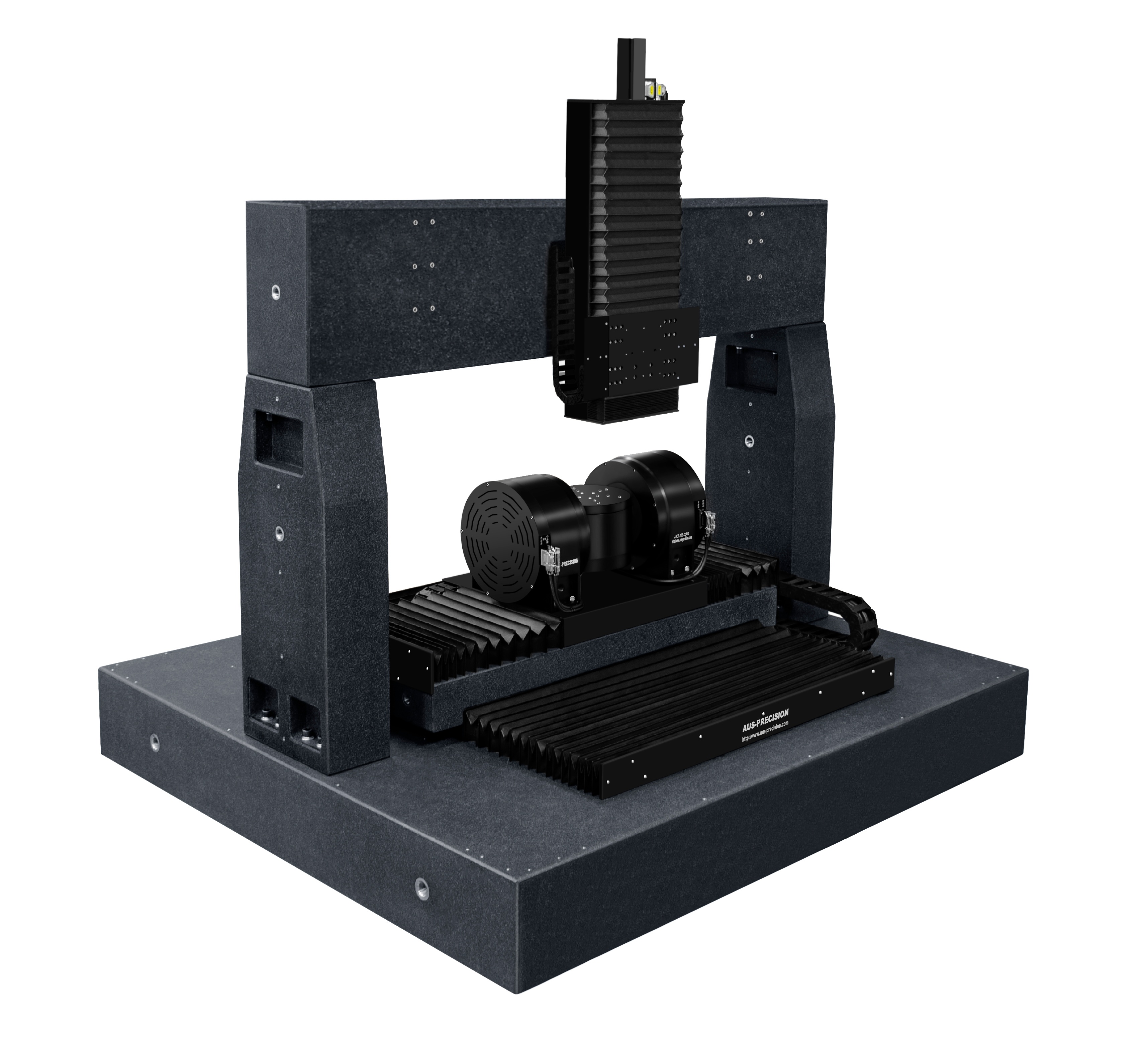

RBXG-800-600-450Z-AB五轴精密运动台用于飞秒激光加工、曲面精密加工等行业。

产品简介

XY轴采用直线电机驱动，滑块滚柱导轨导向及光栅尺闭环反馈，行程800mm x 600mm，X轴为双直线电机驱动，安装到大理石基座上。
AB轴采用力矩电机驱动，精密轴环导向及光栅尺闭环反馈，行程±75°x 360°，最大承载40kg，安装到XY轴上。侧向轴带抱闸功能，防止断电掉落。
Z轴采用伺服电机驱动，滑块滚柱导轨导向及光栅尺闭环反馈，行程450mm，含电机断电抱闸，安装到大理石横梁上。
选用大理石材质作为机体，大理石因强度大、硬度高、不生锈、耐腐蚀性、耐磨性及稳定性好，应用于运动台上质量可靠，品质有保障。大理石做模态分析，优化结构尺寸，可依据客户的要求做最终设计。

规格参数

轴系 Axis	测试项目 Test Items	单位 Units	指标要求 Specification
X 轴 X AXIS	行程 Travel	mm	800
	补偿后定位精度 Accuracy	μm	±1.5
	双向重复定位精度 Bi-Dir Repeatability	μm	±0.5
	直线度 Straightness	μm	±6
	平面度 Flatness	μm	±6
	最大速度 (空载) Max Speed (No Load)	mm/s	500
Y 轴 Y AXIS	行程 Travel	mm	600
	补偿后定位精度 Accuracy	μm	±1
	双向重复定位精度 Bi-Dir Repeatability	μm	±0.5
	直线度 Straightness	μm	±5
	平面度 Flatness	μm	±6
	最大速度 (空载) Max Speed (No Load)	mm/s	500
A 轴 A AXIS	行程 Travel	°	-120~30
	补偿后定位精度 Accuracy	arc sec	±5
	双向重复定位精度 Bi-Dir Repeatability	arc sec	±2.5
	轴向跳动误差 Axial Error Motion	μm	4
	径向跳动误差 Radial Error Motion	μm	4
	最大速度 (空载) Max Speed (No Load)	°/s	90
B 轴 B AXIS	行程 Travel	°	360
	补偿后定位精度 Accuracy	arc sec	±5
	双向重复定位精度 Bi-Dir Repeatability	arc sec	±2.5
	轴向跳动误差 Axial Error Motion	μm	4
	径向跳动误差 Radial Error Motion	μm	4
	最大速度 (空载) Max Speed (No Load)	°/s	180
Z 轴 Z AXIS	行程 Travel	mm	450
	补偿后定位精度 Accuracy	μm	±2
	双向重复定位精度 Bi-Dir Repeatability	μm	±2.5
	直线度 Straightness	μm	±5
	平面度 Flatness	μm	±5
	最大速度 (空载) Max Speed (No Load)	mm/s	100
XYAB	负载 Load	kg	40
Z	负载 Load	kg	20
